Нержавеющая сталь Сортировщик Скрининг Плитка Цельпина Скрининг Для Отходов Цельпины Светлые нечистоты

Нержавеющая сталь для сортировки отходов, ситовая пластина для легких примесей в бумажной массе

1. Введение

Особенности: Эта машина в основном используется для обработки хвостов в секции сортировки системы переработки макулатуры. Входящая концентрация пульпы составляет около 1-3%, а концентрация шлака может достигать 20%. Эффективность обработки высока, коэффициент удержания волокна высок, а коэффициент извлечения может достигать 80%. % Или более; требуется только работа при нормальном давлении, и это закрытая операция, чтобы избежать разбрызгивания грязи, сэкономить затраты на утилизацию шлака и быстро окупить долгосрочные инвестиции.

2. Основные технические характеристики

3. Введение в конструкцию

1. Корпус цилиндра сварен из стальных пластин, часть, контактирующая с суспензией, изготовлена из нержавеющей стали, а по обеим сторонам корпуса цилиндра расположены восемь водораспылительных труб.

2. Ротор представляет собой вращающийся стержень с 32 лопастями, закрепленными на нем.

3. Ситовая пластина представляет собой комбинацию двух полукруглых ситовых цилиндров диаметром Φ2,0-Φ4,5 мм, которые могут быть выбраны в зависимости от потребностей.

Разделитель шлака в основном используется для обработки хвостов в секции сортировки системы переработки макулатуры. Входящая концентрация пульпы составляет около 1-3%, а концентрация шлака может достигать 20%. Эффективность обработки высока, коэффициент удержания волокна высок, а коэффициент извлечения может достигать 80%. % Выше; требуется только работа при нормальном давлении, и это закрытая операция, чтобы избежать разбрызгивания грязи, сэкономить затраты на утилизацию шлака и быстро окупить долгосрочные инвестиции.
Переработка макулатуры сопровождается большим количеством примесей из-за различного качества бумаги в макулатуре. Разделитель шлака может удалять легкие примеси и разлагать мелкие частицы в волокне. Ситовую пластину нелегко засорить, и пользователю не нужно часто останавливать работу для очистки.
Разделитель шлака работает в закрытой атмосфере при нормальном давлении, с непрерывным отводом шлака, без засорения и разбрызгивания суспензии, без вибрации, шума, без специального надзора, коэффициент извлечения волокна около 70%, концентрация суспензии 1%-2%, концентрация отвода шлака 15%-20%, что проще в эксплуатации и обслуживании, чем другое оборудование для обработки хвостовой суспензии.
Во-вторых, структура и принцип работы разделителя шлака

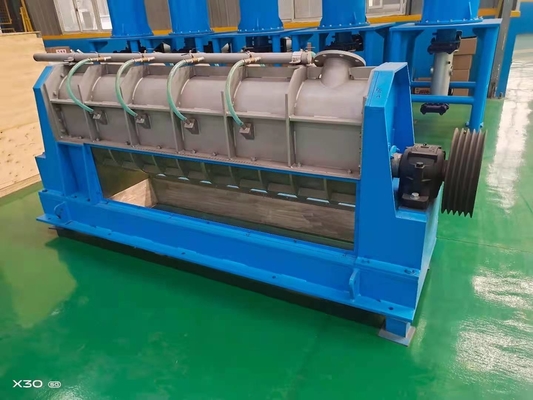

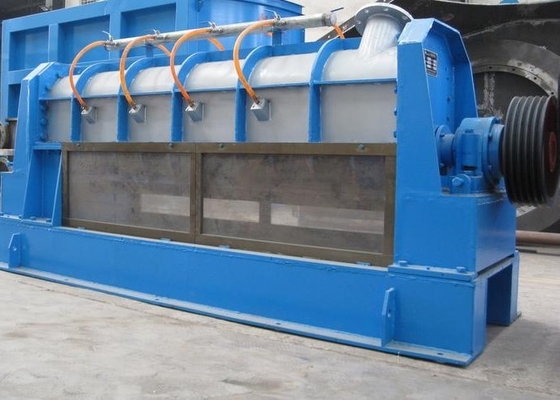

Верхняя половина разделителя шлака представляет собой вихревую камеру, а нижняя половина - полукруглую зону сортировки.
Внутри установлен высокоскоростной вращающийся ротор. Ротор сварен осевыми подметающими лопастями и спирально расположенными сортировочными лопастями. После того, как суспензия поступает во входное отверстие для суспензии, высокоскоростной ротор ударяет, соскребает, разрывает и отслаивает хвосты. Комплексное использование шлака сначала выбрасывается в вихревую камеру, а затем рассеивается в зону сортировки для завершения процесса разделения волокон и примесей. В то же время форсунка над ротором непрерывно распыляет воду для разбавления и вымывания шлака, а также для промывки ротора и ситовой пластины. После многократной циклической сортировки отделенные хорошие волокна выгружаются из выходного отверстия для пульпы под ситовой пластиной после прохождения через отверстия сита, а отслоенные пластиковые частицы и другие примеси промываются и выгружаются из бункера для шлака и утилизируются как мусор.
3. Разделитель шлака в основном состоит из верхней крышки, ротора, ситовой пластины, основания и трансмиссионного устройства.
1. Верхняя крышка соединена с основанием фланцем, а на верхней крышке установлены трубка для распыления воды и направляющая пластина для суспензии.
2. Ротор представляет собой полый вал специальной конструкции, на котором может быть закреплено 30 шт.
Замененные лопасти, а также приваренные осевые движущиеся лопасти и спирально расположенные чистящие пластины. Подметающая лопасть используется для удара, разрыва и отслаивания хвостов, а чистящая пластина эффективно очищает ситовую пластину и поддерживает ее незасоренной.

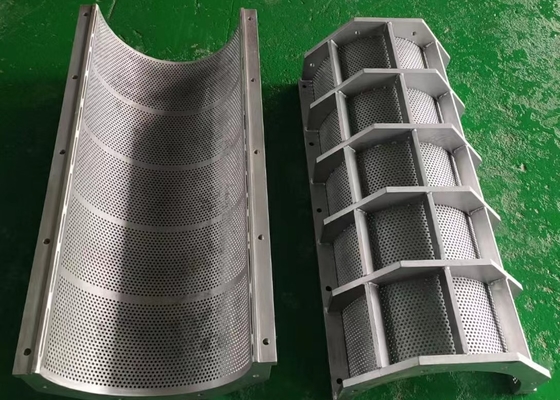

3. Ситовая пластина полукруглая и изготовлена из нержавеющей стали. Ситовая пластина имеет различные спецификации.
Пользователь может выбрать отверстие в зависимости от ситуации с сырьем и процесса. Ситовая пластина проходит обработку сверлением, снятием заусенцев, полировкой и другими процессами для соответствия техническим требованиям гладкости, ровности и отсутствия суспензии.
4. Основание используется для установки ситовой пластины, верхней крышки, ротора и других компонентов, а хорошая
Пульпа отводится из выходного отверстия для пульпы в основании, а отделенные легкие примеси выгружаются из выходного отверстия для шлака в нижней части основания
