Машины для переработки бумаги с гидротрансмиссией

Вертикальная машина для разрыва и роспуска древесно-волокнистой плиты для полиграфической бумаги / туалетной бумаги

Данное оборудование представляет собой вертикальную конструкцию, состоящую в основном из ванны, ротора, трансмиссионной части, лотка для пульпы, кронштейна и других частей.

Роторное устройство состоит из ротора и опорного устройства подшипника. Ротор снабжен спиральными лопастями. При вращении ротора суспензия движется сверху вниз по поверхности ротора. Наконец, суспензия выбрасывается из нижней части контейнера на стенку желоба, а затем вдоль стенки желоба. После перемещения вниз ротором образуется сильное гидравлическое воздействие и сдвиговый эффект. Пульпа будет тереться друг о друга, и в конечном итоге распадаться на отдельные волокна. В то же время трение между волокнами и химическое действие деинкингового агента , Чернила отслаиваются от поверхности волокна. Опорное устройство подшипника имеет конструкцию с низким коэффициентом трения, все из которых являются бесконтактными уплотнениями, кроме сальниковой набивки, что снижает ненужные потери энергии.

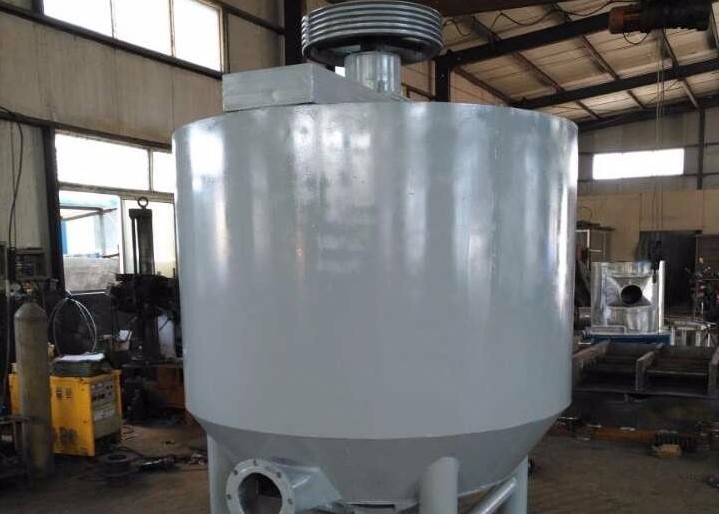

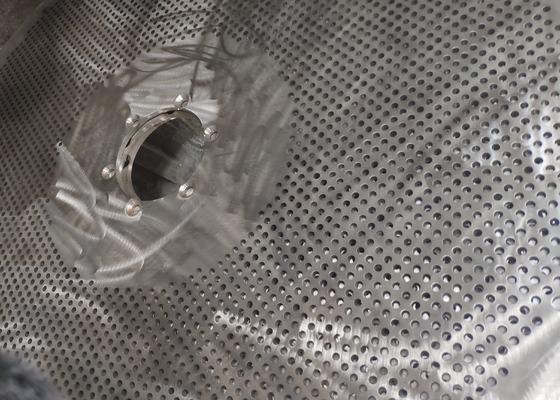

Корпус ванны сварен из стальных листов, а верхняя часть оснащена фланцами из уголковой стали для работы при высокой концентрации и увеличения объема при разгрузке при низкой концентрации. Нижняя часть оснащена фланцем дна желоба, который соединен с выпускным отверстием для пульпы. В нижней части корпуса ванны имеются три перегородки для содействия циркуляции обратного потока суспензии, а перфорированная пластина используется в качестве канала для разбавления воды при высококонцентрированном распаде. В нижней части ванны имеется выпускное отверстие для суспензии, и суспензия выгружается после завершения распада.

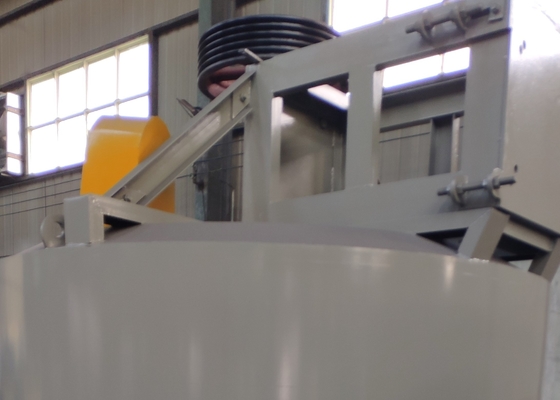

В нижней части корпуса ванны расположена трансмиссионная часть, состоящая из главного вала, подшипника, корпуса подшипника и шкива.

Под ротором может быть установлен экран большого диаметра в соответствии с технологическими требованиями. Замена ротора и ситовой пластины также может использоваться в качестве роспуски при низкой концентрации.

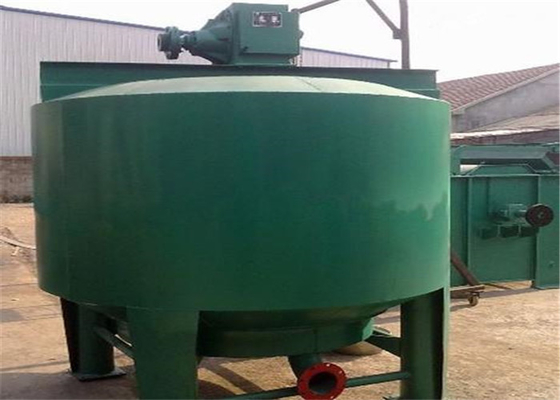

Кронштейн состоит из четырех трубчатых стоек и усиливающих ребер, которые поддерживают корпус ванны. Верхняя часть усилителя приварена к корпусу ванны, а нижняя часть приварена к опорной плите для повышения прочности опоры.

В качестве роспуски для удаления чернил используется прерывистый режим работы. В зависимости от технологического процесса может производиться пульпа высокой и низкой концентрации.

Спецификация:

1. Ротор высококонцентрированного роспуски имеет высокую концентрацию пульпы (примерно на 3 процентных пункта выше, чем у традиционного высококонцентрированного роспуски); обработка макулатуры с удалением чернил может значительно снизить энергопотребление при нагреве пульпы и расход химикатов, а также сильный обезжиривающий эффект, способствуя более быстрому отслаиванию и диспергированию частиц чернил от волокна; и он почти не оказывает режущего действия на отдельные волокна; и меньше повреждает примеси.

2. Устройство выгрузки и разбавления позволяет напрямую выгружать высококонцентрированную пульпу без разбавления в корпусе роспуски, что значительно сокращает время выгрузки высококонцентрированной пульпы, снижает мощность оборудования и экономит энергопотребление. Он особенно подходит для последующих процессов. Требование к пульпе высокой консистенции.
