Машина для перемотки бумаги с нижним питанием, высокоскоростная машина для перемотки рулонов

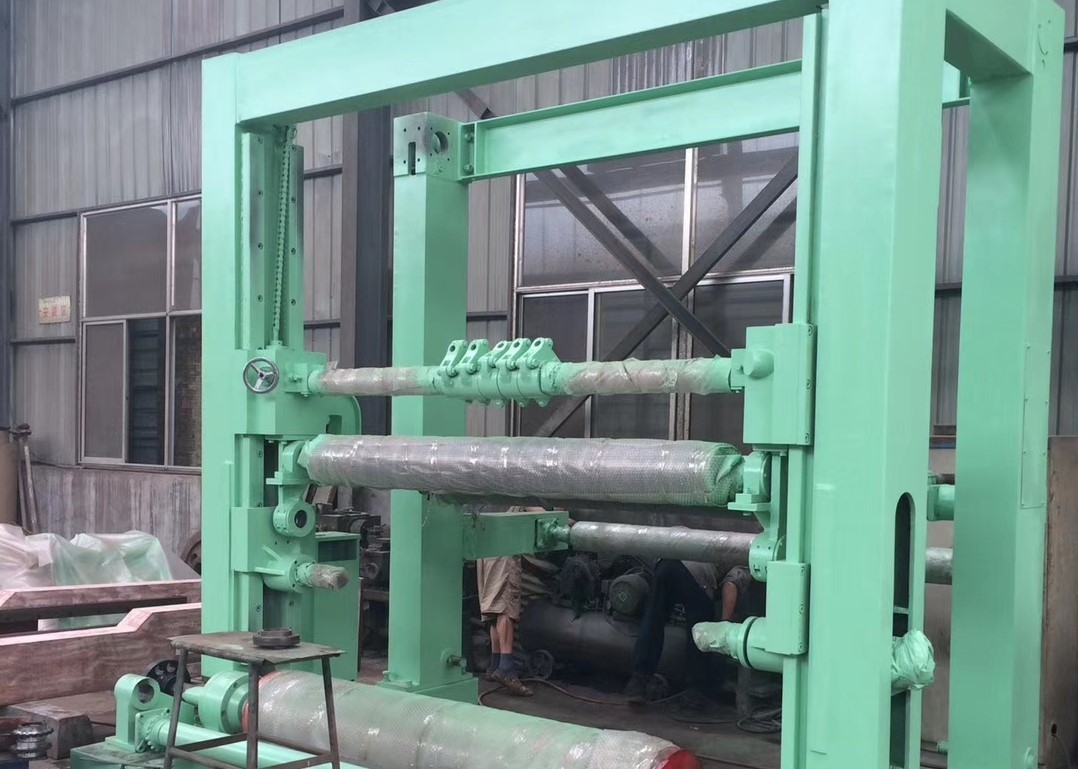

1880-мм высокоскоростная рамная бумагоперемоточная машина с нижним питанием

1. Зачем мы используем бумагоперемоточную машину?

Качество бумаги, свернутой на перемоточной машине, невысокое, большинство из них имеют оборванные концы, а ширина не соответствует требованиям печатной машины, не может быть непосредственно обработана или напечатана и т. д. Поэтому бумажный рулон повторно обрабатывается на перемоточной машине. Бумажные фабрики обычно используют перемоточные машины для проверки качества бумаги, регулировки ширины бумаги и повторного склеивания оборванных концов для улучшения качества бумажного рулона и обеспечения его повторной обработки. Обычно перемоточная машина устанавливается рядом с бумагоделательной машиной, чтобы рулоны бумажного рулона могли быть непосредственно установлены на стойку для перемотки бумаги с помощью крана.

Делится на верхнюю и нижнюю бумагоперемоточные машины

2. Что такое бумагоперемоточная машина с нижним питанием?

Высокоскоростная бумагоперемоточная машина рамного типа с нижним питанием состоит в основном из рамы, опорного ролика, секции резки (верхнее ножевое устройство, нижнее ножевое устройство), устройства подъема бумаги, устройства бумажного сердечника, устройства подачи бумаги и устройства выгрузки бумаги, эжекционной стойки, главного привода, тормоза, редуктора, гидравлической станции, двигателя и пульта управления.

1: Устройство опорного ролика:

Состоит в основном из ведущего ролика и ролика для удержания бумаги. Ведущий ролик приводится в движение двигателем через редуктор и приводит в действие другие механические части.

2: Рама:

Устройство состоит в основном из передней стойки, задней стойки и балки. Конструкция разумна, обладает хорошей жесткостью и высокой прочностью. Рама оснащена направляющими, а устройство подъема бумажной резки, верхний сердечник бумажного рулона и опорная пластина могут скользить вверх и вниз по направляющим.

3: Устройство натяжения бумажного рулона:

Верхний сердечник свернутого рулона установлен на опорной пластине и скользит по направляющей вместе с опорной пластиной, а оба балансируются противовесом в задней стойке. Верхний сердечник бумажного рулона состоит из маховика, винта, гайки, внутренней втулки вала, храповика и болта. Потяните защелку вверх и поверните маховик, чтобы добиться расширения и сжатия верхнего сердечника; опустите защелку, чтобы зафиксировать верхний сердечник и добиться позиционирования верхнего сердечника.

4: Устройство для резки:

Устройство состоит из нижнего устройства с круглым ножом, верхнего устройства с круглым ножом, балки верхнего круглого ножа, вала нижнего круглого ножа, ролика для удержания бумаги и т. д.

Верхнее устройство с круглым ножом состоит из поперечной балки, цилиндра, ножевой опоры, круглого ножа, линейной направляющей и т. д. и закреплено на поперечной балке верхнего ножа с помощью Т-образного паза. При регулировке положения верхнего круглого ножа ослабьте гайку и переместите направляющую для скольжения вбок. При регулировке глубины врезания верхнего и нижнего ножей ослабьте квадратную гайку и переместите верхний круглый нож вверх и вниз для регулировки. После регулировки затяните гайку. Действия по подъему и опусканию верхнего круглого ножа управляются цилиндром, достаточно установить положение продольной резки и клапана подачи ножа на панели блока управления в положение «вверх» или «вниз».

Верхняя круглая балка представляет собой сварную конструкцию из швеллера для поддержки пневматического ножа. Она установлена на задней стойке рамы, а две стороны соответственно оснащены регулировочными устройствами, которые могут быть отрегулированы вертикально на стойке в целом. Пневматический нож управляет подъемом и опусканием ножа через панельный пневматический клапан, что удобно в эксплуатации, повышает эффективность и увеличивает коэффициент безопасности.

Перед и за нижним круглым ножом имеется направляющий ролик для бумаги, чтобы бумажное полотно находилось в одной плоскости.

5: Устройство прижимного ролика для бумаги:

Роль прижимного ролика заключается в поддержании нагрузки бумажного рулона и зоны опорного ролика, и он состоит из прижимного ролика и скользящего седла. Поверхность ролика представляет собой бесшовный стальной ролик с твердым хромированием. Параллельность прижимного ролика и опорного ролика может быть отрегулирована поворотом маховика. Прижимной ролик соединен с масляным цилиндром, установленным в полости стойки рамы, через цепную втулку и набор подвижного блочного механизма. Давление, оказываемое прижимным роликом на бумажный рулон, может быть отрегулировано.

6: Устройство стойки для бумаги

Устройство состоит из стойки для бумаги и регулируемой рамы. Базовый бумажный рулон, скатывающийся с бумажного рулона, помещается в опорное седло. Базовый бумажный рулон может быть отрегулирован до идеального рабочего положения через регулируемую стойку для бумаги. Тормозная часть состоит из пневматического тормозного управления. Поддерживайте постоянный крутящий момент эжекторных роликов. Во время перемотки используется прецизионный регулировочный клапан для пневматического вращения кнопки для изменения величины крутящего момента и контроля натяжения исходного бумажного рулона.

7: Гидравлическое устройство

Гидравлическое устройство подает гидравлическое масло из гидравлической станции через пульт управления в механизм удержания давления или подъема нижнего ножевого ролика и механизм подачи бумаги.

8: Трансмиссия

В этом устройстве главный двигатель передает мощность на опорный ролик через редуктор, и выбран одношаговый редуктор.

9: Устройство подающего ролика для бумаги:

Устройство подающего ролика для бумаги установлено над задними сторонами двух передних стоек и состоит из двух масляных цилиндров, опорного седла силового рычага и т. д. Толкающий рычаг вращается вокруг опорного основания для выполнения функции подачи бумаги. После завершения цикла перемотки, как только клапан подачи бумаги установлен в положение «толкать» на панели управления, масляный цилиндр толкает подающий ролик бумаги вокруг оси вращения, чтобы протолкнуть бумажный рулон.

10: Устройство стола для выгрузки:

Устройство выгрузки бумаги состоит из стола для выгрузки бумаги, масляного цилиндра и опорного седла. Стол для выгрузки представляет собой сварную стальную конструкцию. Когда готовая бумага свернута, стол для выгрузки «поднимается» с рабочего стола, и бумажный рулон проталкивается в стол для выгрузки устройством подачи бумаги. Нажмите кнопку, чтобы медленно выгрузить бумажный рулон. Скорость выгрузки регулируется дроссельным клапаном, то есть «подъем» и «опускание» стола для приема бумаги управляются на электрическом пульте управления.

11: Устройство дугового ролика:

Эта модель имеет набор из 150 изогнутых роликов. Он установлен перед устройством нижнего ролика, чтобы разрезанная бумага могла разделяться на разрезе.

12: Вентиляторное устройство:

Вентилятор используется для разрыва края бумаги и подачи его в гидроразбиватель. Машина оснащена вентилятором. Воздуховод установлен под резаком. Максимальное расстояние транспортировки вентилятора не превышает 45 метров.

13: Пневматические и гидравлические системы

Пневматические и гидравлические системы управляются блоком управления воздухом и гидравлической станцией через пульт управления для управления каждым цилиндром, масляным цилиндром и пневматическим тормозом.

14: Пульт управления

Пульт управляет работой главного двигателя, цилиндров гидравлической системы и действиями цилиндров системы управления воздухом.

3. Основная информация, которую нам нужно знать о заказной бумагоперемоточной машине

1: Чистая ширина бумаги?

2: Плотность бумаги?

3. Какой тип бумаги производить?

4: Максимальный диаметр базового бумажного рулона?

5: Максимальный диаметр готового бумажного рулона?

6: Расположение машины слева или справа?
